Мостовые выпрямители SMD ABS02,ABS04,ABS06,ABS08,ABS10 используются в мостовом двухполупериодном выпрямлении переменного/постоянного тока для импульсных источников питания, драйверов осветительных светодиодов, зарядных устройств, бытовой техники и т. д.
Мы предлагаем характеристики мостового диода:
1.Высокий импульсный ток
2. Пластиковая упаковка - воспламеняемость UL
3. Низкий ток утечки обратного напряжения
4. Конструкция матрицы из пассивированного стекла
5. Низкое прямое падение напряжения
6. Возможность высокого прямого импульсного тока
7. Небольшое устройство для поверхностного монтажа
Типы деталей следующие:
АБС02, АБС04, АБС06, АБС08, АБС10, АБС22, АБС24, АБС26, АБС28, АБС210, МБ2С, МБ4С, МБ6С, МБ8С, МБ10С,
МБ2М, МБ4М, МБ6М, МБ8М, МБ10М, DB101S, DB102S, DB103S, DB104S, DB105S, DB106S, DB107S
Электрические характеристики (Tокр=25 oC, если не указано иное)
| ЕСЛИ(АВ) (A) | ВРРМ(В) | ВФ (V) | Упаковка | ||||||
| 50 | 100 | 200 | 400 | 600 | 800 | 1000 | |||
| 0.5 | — | — | МБ2С | MB4S | МБ6С | МБ8С | МБ10С | 1 | МБС |
| — | — | МБ2Ф | MB4F | MB6F | MB8F | МБ10Ф | 1 | МБФ | |
| 1.0 | — | — | АБС02 | АБС04 | АБС06 | АБС08 | АБС10 | 0.95 | АБС |
| 1.0 | ДБ101С | ДБ102С | ДБ103С | ДБ104С | ДБ105С | ДБ106С | ДБ107С | 1.1 | ДБС |
| 1.5 | — | — | АБС1502 | АБС1504 | АБС1506 | АБС1508 | АБС1510 | 0.95 | АБС |
| 2.0 | АБС20 | АБС22 | АБС24 | АБС26 | АБС28 | АБС210 | 0.95 | АБС | |
Связанный мостовой диод
| ЕСЛИ(АВ) (A) | ВРРМ(В) | ВФ (V) | Упаковка | ||||||
| 50 | 100 | 200 | 400 | 600 | 800 | 1000 | |||
| 2.0 | ГБЛ201 | ГБЛ202 | ГБЛ203 | ГБЛ204 | ГБЛ205 | ГБЛ206 | ГБЛ207 | 1.00 | ГБЛ |
| 2005 фунтов стерлингов | 201 фунт стерлингов | 202 фунта стерлингов | 204 фунта стерлингов | 206 фунтов стерлингов | 208 фунтов стерлингов | 210 фунтов стерлингов | 1.1 | Фунт стерлингов | |
| КБП2005 | КБП201 | КБП202 | КБП204 | КБП206 | КБП208 | КБП210 | 1.1 | КБП | |
| 3.0 | 3005 фунтов стерлингов | 301 фунт стерлингов | 302 фунта стерлингов | 304 фунта стерлингов | 306 фунтов стерлингов | 308 фунтов стерлингов | 310 фунтов стерлингов | 1.1 | Фунт стерлингов |
| КБП3005 | КБП301 | КБП302 | КБП304 | КБП306 | КБП308 | KBP310 | 1.1 | КБП | |
| 4.0 | — | — | D3SB20 | Д3СБ40 | D3SB60 | D3SB80 | — | 1.05 | КБД |
| ГБЛ401 | ГБЛ402 | ГБЛ403 | ГБЛ404 | ГБЛ405 | ГБЛ406 | ГБЛ407 | 1.00 | ГБЛ | |
| KBJ4A | KBJ4B | KBJ4D | КБДЖ4Г | KBJ4J | КБЖ4К | KBJ4M | 1.00 | КБД | |
| GBU4A | GBU4B | GBU4D | GBU4G | GBU4J | GBU4K | ГБУ4М | 1.1 | ГБУ | |
| 6.0 | — | — | D5SB20 | Д5СБ40 | Д5СБ60 | Д5СБ80 | — | 1.1 | D5 |
| KBJ6A | KBJ6B | KBJ6D | KBJ6G | KBJ6J | KBJ6K | KBJ6M | 1.1 | КБД | |
| GBU6A | GBU6B | GBU6D | GBU6G | GBU6J | ГБ6К | ГБ6М | 1.1 | ГБУ | |
| 8.0 | GBU8A | GBU8B | GBU8D | GBU8G | GBU8J | ГБ8К | ГБ8М | 1.1 | ГБУ |
| KBJ8A | KBJ8B | KBJ8D | KBJ8G | KBJ8J | KBJ8K | KBJ8M | 1.1 | КБД | |
| 10.0 | — | — | Д10СБ20 | Д10СБ40 | Д10СБ60 | Д10СБ80 | — | 1.1 | D5 |
| GBU10A | GBU10B | GBU10D | GBU10G | GBU10J | GBU10K | GBU10M | 1.1 | ГБУ | |
| КБДЖ10А | КБДЖ10Б | КБДЖ10Д | КБДЖ10Г | KBJ10J | КБДЖ10К | КБДЖ10М | 1.1 | КБД | |
| 15.0 | — | — | Д15СБ20 | Д15СБ40 | Д15СБ60 | Д15СБ80 | — | 1.1 | D5 |
| 20.0 | — | — | Д20СБ20 | Д20СБ40 | Д20СБ60 | Д20СБ80 | — | 1.1 | D5 |
| 25.0 | — | — | Д25СБ20 | Д25СБ40 | Д25СБ60 | Д25СБ80 | — | 1.1 | D5 |
Условия тестирования: TA (макс.)=25 градусов

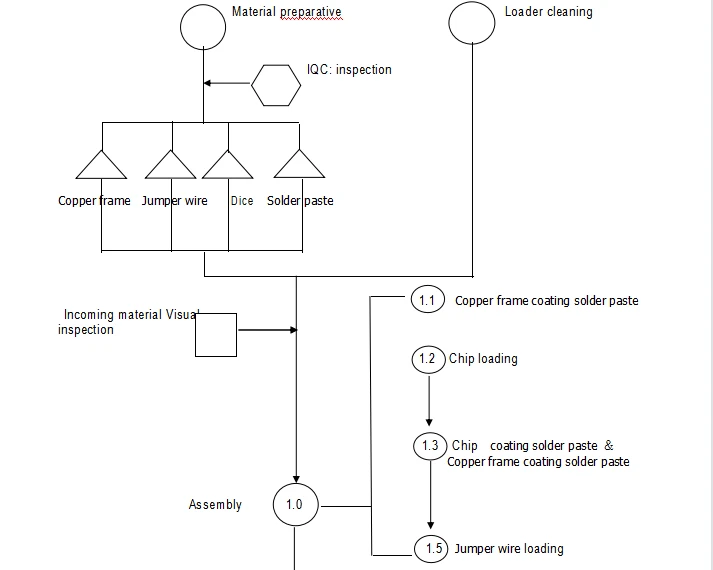

Блок-схема продукта
Информация об упаковке:
Все наши продукты упакованы в стандартную экспортную бумажную коробку. Если количество заказа не очень большое, мы рекомендуем использовать DHL/UPS/FedEx/TNT/EMS или другую экспресс-доставку, однако для большого количества, учитывая высокую стоимость доставки, обычно мы
порекомендует воздушную или морскую доставку через назначенного вами экспедитора в Шанхае. Информация об упаковке диодов мостового выпрямителя.
Сертификат аутентификации
Описание: Rugao liantuo Electronics предлагает самые популярные осевые мостовые выпрямители, которые широко используются в мостовых двухполупериодных выпрямителях переменного/постоянного тока для мониторов, телевизоров, принтеров, источников питания, импульсных источников питания, адаптеров, аудиооборудования и бытовой техники.
Часто задаваемые вопросы
Q1: Могу ли я взять образцы для оценки?
A: Конечно, мы можем предоставить определенное количество образцов для тестирования и проверки качества бесплатно.
Q2: Как долго ваше время доставки?
A:Для обычных диодов у нас есть запасы на нашем складе, и мы можем доставить их в течение 3 дней, для других это займет 15-20дней после получения вашего официального заказа.
В3: есть ли ограничение минимального заказа, если мы закажем вам?
О: обычно количество вашего заказа должно соответствовать минимальному количеству упаковки, но мы можем вести переговоры, если вам не нужно так много.
Q4: Можете ли вы сделать индивидуальные продукты или принять заказы OEM?
О: Да. мы можем сделать индивидуальные продукты в соответствии с особыми требованиями заказчика. Мы также приветствуем заказы OEM. у нас есть опытные инженеры для обеспечения технической поддержки, включая проектирование, эксплуатацию, настройку и анализ отказов.
Q5: Соответствуют ли ваши продукты директиве RoHS?
О: Да, все наши продукты соответствуют требованиям RoHS и REACH Reaulations.
Q6: Как заказать?
О: дайте мне знать модели, упаковку, количество, которое вы хотите заказать. Мы вышлем вам проформу по электронной почте на основе вашего заказа для вашей информации.
Q7: Как вы обрабатываете претензии клиентов?
О: мы ответим в течение 24 часов после получения претензий от клиентов. Если продукты неисправны, мы запросим подробную информацию об отказе и месте применения или запросим возврат образцов для анализа и предоставим отчет 8 дней в течение 7 дней.
Q8: Какой вид транспорта обычно используется?
О: мы можем отправить товары по всему миру. Доступны DHL, TNT, UPS, EMS, China Post. Вы можете отслеживать состояние вашего продукта на веб-сайте после его отправки.
Производственное оборудование
